難物の基板

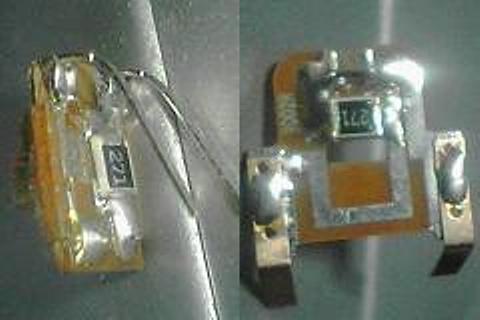

a0009920_19114.jpg 昨日の投稿で出したC11のライトユニット部のアップ、左が前部・右が後部。ものの見事に極小なのである。(携帯画像をアップしたものなので見苦しいのは勘弁してください)

 表記から読める抵抗値は270Ωでなので電球色LEDの定格ぎりぎりよりちょっとオーバーした電流が流れることになる。

   定格ぎりぎりの場合:(12-3.6)/0.03=280Ω

 逆電流の問題もあるからその辺りは判断が難しい検討課題となるがちなみに計算上の逆電流は、

   270*0.03=8.1V

 これだとLEDの逆電圧の5Vを超えてるので、最悪の場合素子破壊にもつながりかねない・・・
